Антенна KP20-5500 используется в приёмопередающих системах диапазона 4900-6100 МГц. Антенна предназначена для эксплуатации в беспроводных компьютерных сетях Wi-Fi стандартов IEEE 802.11 a/h/n, а также в системах сигнализации, радиосвязи и т. д.

Антенна KP20-5500 выполнена в герметичном корпусе, поэтому она устойчива к погодным условиям и может использоваться как внутри, так и вне помещений. Направление поляризации (вертикальное или горизонтальное) выбирается при монтаже. Антенна предназначена для установки на мачту или на стену с кронштейном КН-200 (в комплект не входит).

Не знаете какую антенну выбрать? Прочитайте статью "Как выбрать WiFi антенну".

Габариты (длина , ширина , высота ), мм
200  x   200  x   120

Габариты, вес, количество товара в упаковке:

Размеры индивидуальной упаковки (длина , ширина , высота ), мм
215  x   215  x   90
Масса в индивидуальной упаковке, грамм
1050
Количество товаров в групповой упаковке, шт
12

Антенны- характеристики :

Рабочий диапазон частот, МГц
4900-6100

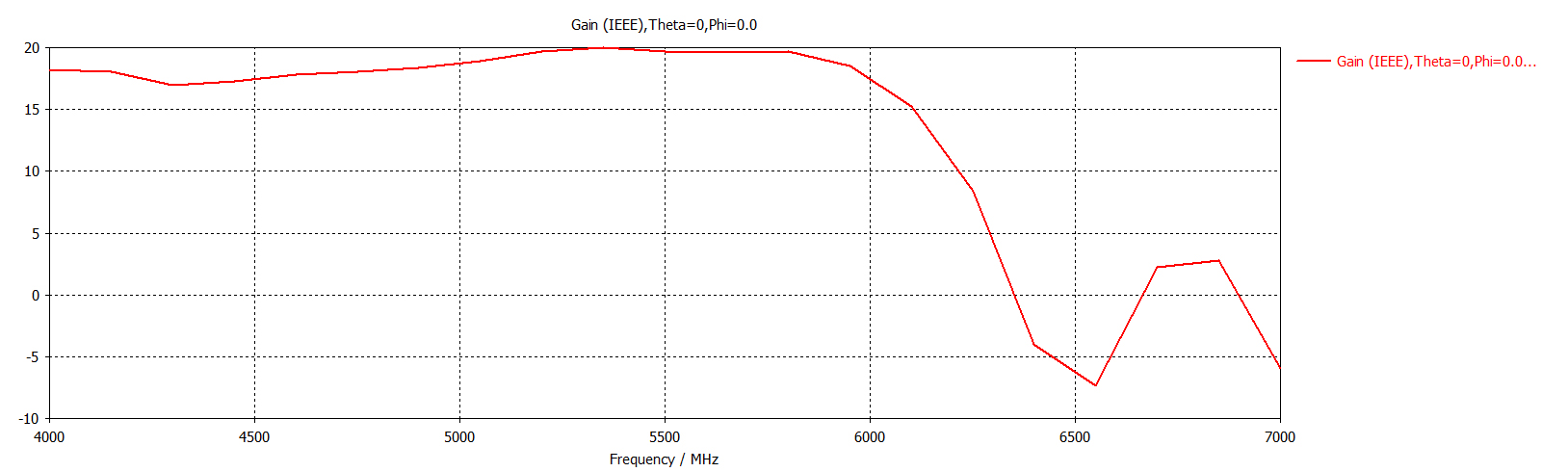

Усиление антенны, дБ
20
КСВ в рабочем диапазоне частот, не более
1.6
Поляризация
Линейная
Волновое сопротивление, Ом
50
Максимальная подводимая мощность, Вт
50
Разъём
N- female
SMA-female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-50 … +90
Максимально допустимая влажность воздуха, %
100
Стандарт связи
WiFi 5ГГц
Тип монтажа
на трубу
Тип исполнения
Панельная
Поддержка MIMO
Нет

Графики КСВ, диаграммы направленности:

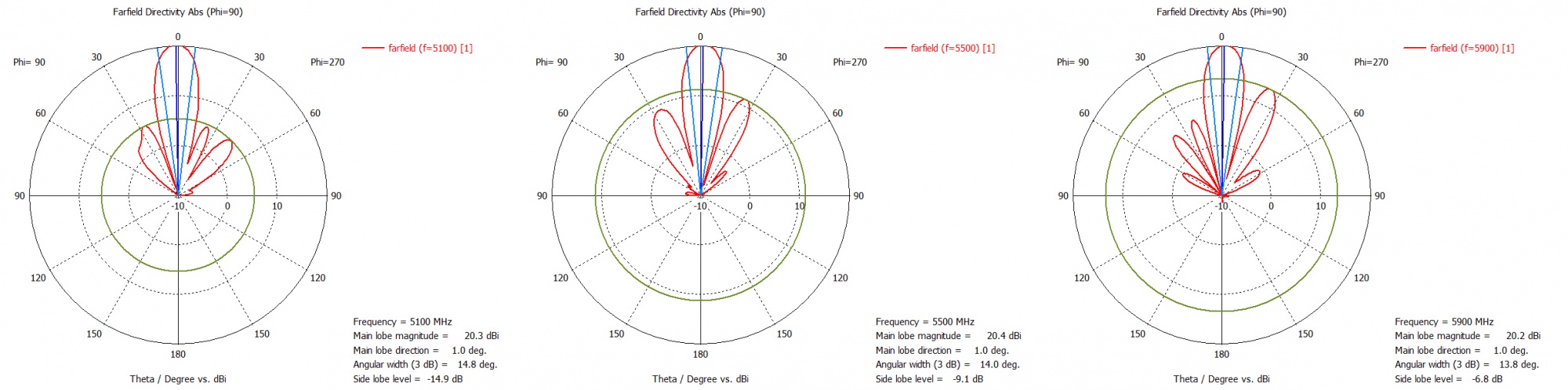

Диаграмма направленности в вертикальной плоскости на частоте 5100: farfield (f=5100) [E].png

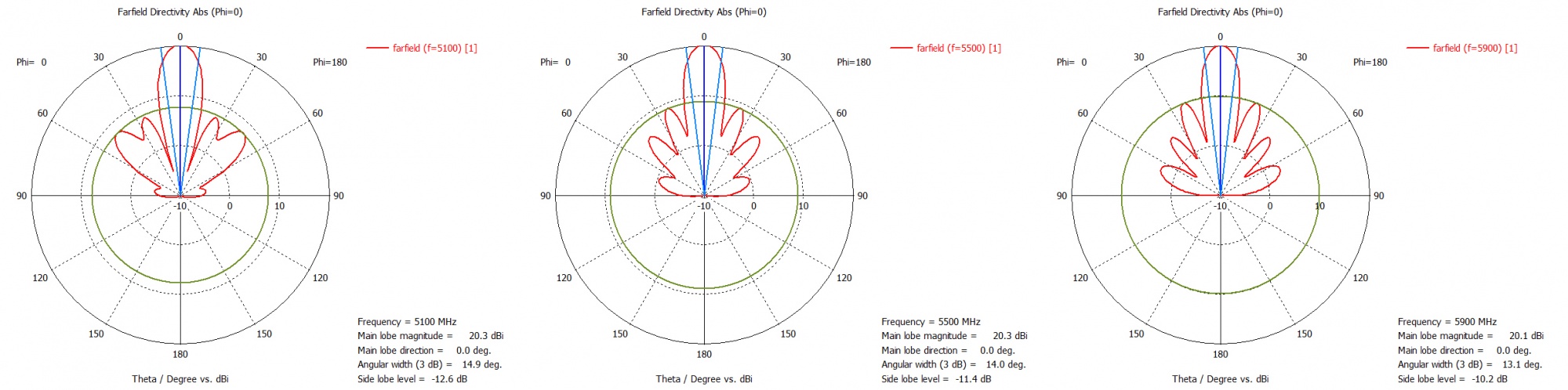

Диаграмма направленности в горизонтальной плоскости на частоте 5100: farfield (f=5100) [H].png
Диаграмма направленности в вертикальной плоскости на частоте 5500: farfield (f=5500) [E].png
Диаграмма направленности в горизонтальной плоскости на частоте 5500: farfield (f=5500) [H].png
Диаграмма направленности в вертикальной плоскости на частоте 5900: farfield (f=5900) [E].png
Диаграмма направленности в горизонтальной плоскости на частоте 5900: farfield (f=5900) [H].png

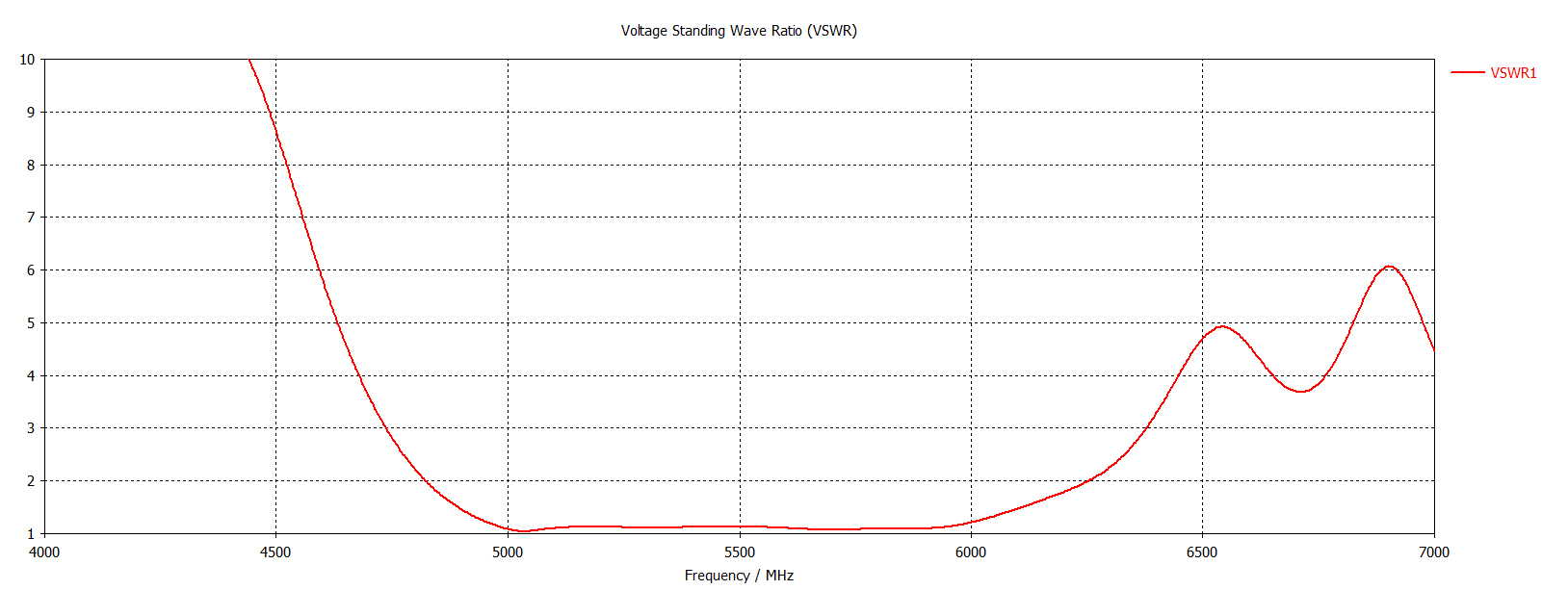

КСВН: VSWR1.png

Комплектация:

Антенна KROKS KP20-5500
Хомут для крепления на мачту
Руководство по эксплуатации (паспорт)
Упаковка
